راهنمای جامع انتخاب سنسور دما؛ مقایسه ترموکوپل نوع K، سنسور PT100 و ترموکوپل نوع S
ساتصا فروشنده انواع ترموکوپل و سنسور که اندازهگیری دما یکی از مهمترین بخشهای کنترل و پایش در بسیاری از فرآیندهای صنعتی است. از کورهها و تجهیزات حرارتی گرفته تا صنایع غذایی، دارویی، پتروشیمی، فولاد، شیشه و سرامیک، دما میتواند تأثیر مستقیمی بر کیفیت محصول، ایمنی تجهیزات و عملکرد صحیح فرآیند داشته باشد. به همین دلیل انتخاب یک سنسور دمای مناسب، تنها به انتخاب یک قطعه اندازهگیری محدود نمیشود و باید عوامل مختلفی مانند محدوده دمایی، دقت موردنیاز، شرایط محیطی، سرعت پاسخ و نوع سیستم کنترل را در نظر گرفت.
در میان تجهیزات اندازهگیری دما، ترموکوپلها و سنسورهای مقاومتی از پرکاربردترین گزینهها هستند. ترموکوپل نوع K، سنسور PT100 و ترموکوپل نوع S سه نمونه شناختهشده هستند که هرکدام ویژگیها و کاربردهای متفاوتی دارند.
در این مقاله، ضمن بررسی نحوه عملکرد این سنسورها، تفاوتهای آنها و کاربردهای رایج هرکدام را بررسی میکنیم تا انتخاب سنسور مناسب برای فرآیندهای مختلف سادهتر شود.
سنسور دما چیست و چه کاربردی دارد؟
سنسور دما تجهیزی است که تغییرات دمای یک محیط یا فرآیند را اندازهگیری و آن را به یک سیگنال قابل استفاده برای نمایشگر، کنترلر، PLC یا سایر تجهیزات کنترلی تبدیل میکند.
در یک سیستم صنعتی، سنسور معمولاً در نقطهای نصب میشود که اندازهگیری دما اهمیت دارد. اطلاعات بهدستآمده سپس میتواند برای کنترل المنتهای حرارتی، مشعلها، سیستمهای سرمایش یا سایر تجهیزات مورد استفاده قرار گیرد.
برای مثال در یک کوره صنعتی، افزایش بیش از حد دما میتواند باعث آسیب به محصول یا تجهیزات شود. در چنین شرایطی، سنسور دما اطلاعات لازم را در اختیار سیستم کنترل قرار میدهد تا فرآیند در محدوده موردنظر باقی بماند.
با توجه به تفاوت فرآیندهای صنعتی، سنسورها نیز در انواع مختلفی تولید میشوند. دو خانواده مهم در این حوزه، ترموکوپلها و سنسورهای RTD هستند.
ترموکوپل چگونه کار میکند؟
ترموکوپل از اتصال دو فلز یا آلیاژ متفاوت تشکیل میشود. زمانی که محل اتصال این دو فلز در معرض تغییر دما قرار میگیرد، یک ولتاژ ترموالکتریک ایجاد میشود که با دما ارتباط دارد.
انواع مختلف ترموکوپل بر اساس جنس فلزهای مورد استفاده دستهبندی میشوند. به همین دلیل ترموکوپلهای نوع K، J، T، N، S، R و B دارای ویژگیهای متفاوتی هستند و برای شرایط مختلف مورد استفاده قرار میگیرند.
در انتخاب ترموکوپل علاوه بر نوع آن، باید مواردی مانند محدوده دمایی، جنس غلاف، قطر پراب، طول سنسور، نوع اتصال و شرایط محیطی نیز بررسی شود.
یکی از مهمترین مزایای ترموکوپلها، امکان استفاده از آنها در طیف گستردهای از فرآیندهای صنعتی است.

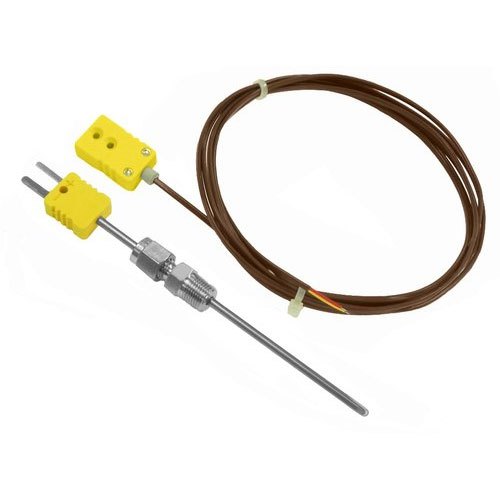

ترموکوپل نوع K چیست؟
ترموکوپل نوع K یکی از پرکاربردترین انواع ترموکوپل در صنعت است. این ترموکوپل از ترکیب آلیاژهای نیکل-کروم و نیکل-آلومینیوم ساخته میشود و به دلیل ویژگیهای مناسب، در طیف وسیعی از تجهیزات و فرآیندهای حرارتی کاربرد دارد.
یکی از دلایل محبوبیت ترموکوپل K، محدوده دمایی گسترده و تنوع بالای مدلهای قابل تولید است. این سنسور را میتوان با انواع مختلف غلاف و در ابعاد گوناگون برای شرایط کاری متفاوت تولید کرد.
از جمله کاربردهای رایج ترموکوپل نوع K میتوان به موارد زیر اشاره کرد:
- کورههای صنعتی
- تجهیزات گرمایشی
- ماشینآلات تولیدی
- خطوط تولید
- بویلرها و تجهیزات حرارتی
- صنایع پلاستیک و لاستیک
- صنایع غذایی
- سیستمهای کنترل دما
- تجهیزات آزمایشگاهی
البته صرفاً انتخاب نوع K برای تضمین عملکرد مناسب کافی نیست. جنس غلاف سنسور نیز باید با محیط کاری سازگار باشد. در محیطهای خورنده یا فرآیندهایی که دما و فشار بالایی دارند، انتخاب ساختار مناسب سنسور اهمیت بیشتری پیدا میکند.
مزایای ترموکوپل نوع K
ترموکوپل K در بسیاری از کاربردها به دلیل هزینه مناسب، تنوع ساختاری و قابلیت استفاده در دماهای مختلف مورد توجه قرار گرفته است.
از طرف دیگر، طراحی ساده و امکان تولید آن در اندازهها و شکلهای مختلف باعث شده این نوع ترموکوپل در تجهیزات صنعتی متنوعی مورد استفاده قرار گیرد.
با این حال، اگر دقت و پایداری اندازهگیری در یک فرآیند خاص اهمیت ویژهای داشته باشد، باید گزینههای دیگری مانند RTDها نیز بررسی شوند.

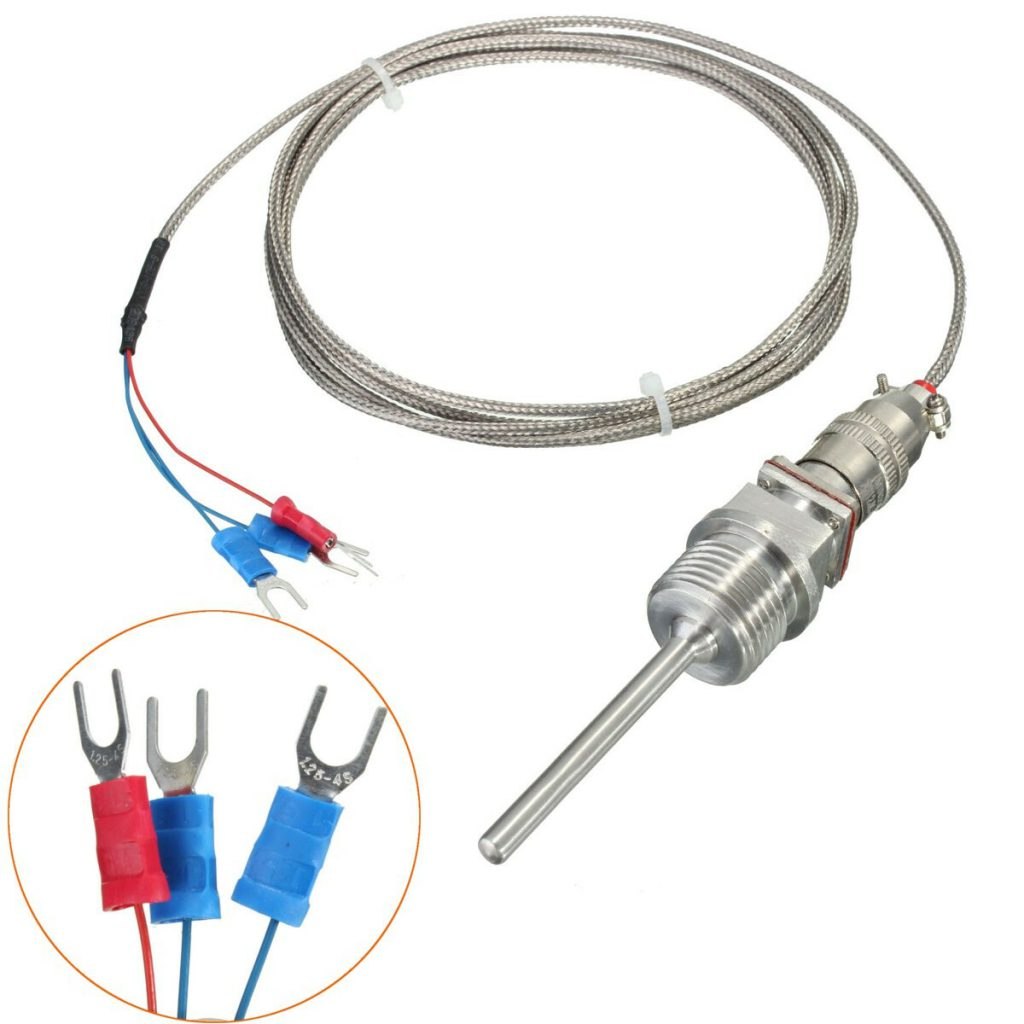

سنسور PT100 چیست؟
سنسور PT100 یکی از شناختهشدهترین سنسورهای مقاومتی دما یا RTD است. برخلاف ترموکوپل که بر اساس ایجاد ولتاژ ترموالکتریک کار میکند، عملکرد PT100 بر اساس تغییر مقاومت الکتریکی عنصر حسگر در اثر تغییر دما است.
عنصر اندازهگیری PT100 معمولاً از پلاتین ساخته میشود و مقاومت اسمی آن در دمای صفر درجه سانتیگراد 100 اهم است. تغییر دما باعث تغییر مقاومت این عنصر میشود و سیستم اندازهگیری با بررسی این تغییر، دما را محاسبه میکند.
PT100 در بسیاری از کاربردهایی که دقت و پایداری اندازهگیری اهمیت دارد، مورد استفاده قرار میگیرد.
برخی از کاربردهای رایج آن عبارتاند از:
- صنایع غذایی
- صنایع دارویی
- تجهیزات آزمایشگاهی
- سیستمهای تهویه و HVAC
- مخازن و تجهیزات فرآیندی
- ماشینآلات صنعتی
- سیستمهای کنترل و اتوماسیون
یکی از نکات مهم هنگام انتخاب PT100، نوع سیمبندی آن است. مدلهای دو سیمه، سه سیمه و چهار سیمه در کاربردهای مختلف استفاده میشوند و نوع سیمبندی میتواند روی دقت اندازهگیری تأثیر داشته باشد.
تفاوت PT100 با ترموکوپل چیست؟
یکی از سوالات متداول هنگام خرید سنسور دما این است که PT100 بهتر است یا ترموکوپل؟
پاسخ این سوال به شرایط استفاده بستگی دارد. PT100 و ترموکوپل از نظر ساختار و روش اندازهگیری با یکدیگر متفاوت هستند و هرکدام برای کاربردهای خاصی مناسباند.
در PT100، دما از طریق تغییر مقاومت عنصر پلاتینی اندازهگیری میشود؛ در حالی که ترموکوپل بر اساس ولتاژ ایجادشده در اثر اختلاف دما میان دو فلز متفاوت کار میکند.
در بسیاری از کاربردها، PT100 به دلیل دقت و تکرارپذیری مناسب مورد توجه قرار میگیرد. از طرف دیگر، ترموکوپلها به دلیل ساختار ساده و امکان استفاده در محدودههای دمایی مختلف، کاربرد بسیار گستردهای دارند.
بنابراین هنگام انتخاب میان این دو، باید مشخصات واقعی فرآیند مانند دمای کاری، دقت موردنیاز، سرعت پاسخ، شرایط محیطی و تجهیزات کنترلی در نظر گرفته شود.

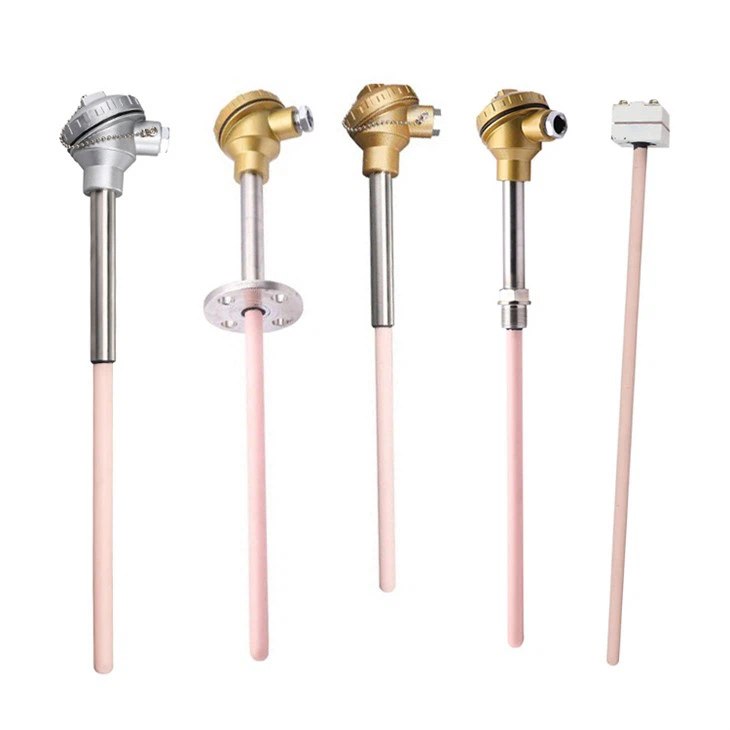

ترموکوپل نوع S چیست؟
در فرآیندهایی که دمای کاری بسیار بالا است، انتخاب نوع ترموکوپل اهمیت ویژهای پیدا میکند. ترموکوپل نوع S یکی از ترموکوپلهای فلزات گرانبهاست که از پلاتین و آلیاژ پلاتین-رودیوم تشکیل میشود.
این نوع ترموکوپل به دلیل پایداری و قابلیت استفاده در دماهای بالا، در برخی صنایع و فرآیندهای حرارتی مورد استفاده قرار میگیرد.
از جمله کاربردهای ترموکوپل نوع S میتوان به موارد زیر اشاره کرد:
- کورههای صنعتی
- صنایع شیشه
- صنایع سرامیک
- صنایع فولاد و فلزات
- فرآیندهای حرارتی با دمای بالا
- برخی تجهیزات آزمایشگاهی و کالیبراسیون
در این نوع کاربردها، انتخاب غلاف مناسب نیز اهمیت زیادی دارد. شرایط محیطی، نوع مواد موجود در فرآیند، دما و مدت زمان قرارگیری سنسور در معرض حرارت باید پیش از انتخاب نهایی بررسی شوند.
از آنجا که در ساخت ترموکوپل نوع S از فلزات گرانبها استفاده میشود، قیمت آن معمولاً از بسیاری از ترموکوپلهای فلز پایه بیشتر است. بنابراین استفاده از آن باید متناسب با نیاز واقعی فرآیند باشد.
مقایسه ترموکوپل K، PT100 و ترموکوپل S
برای انتخاب سنسور مناسب، بهتر است ابتدا تفاوتهای اصلی این سه گزینه را بشناسیم.
ترموکوپل نوع K
برای بسیاری از کاربردهای عمومی و صنعتی که نیاز به اندازهگیری دما در محدوده وسیعی وجود دارد، K یکی از گزینههای متداول است. تنوع ساختاری و امکان تولید در شکلهای مختلف نیز باعث شده این نوع ترموکوپل در صنایع متنوعی استفاده شود.
سنسور PT100
در کاربردهایی که دقت، پایداری و تکرارپذیری اندازهگیری اهمیت بیشتری دارد، PT100 میتواند گزینه مناسبی باشد. این سنسور در صنایع مختلف از جمله صنایع غذایی، دارویی و تجهیزات کنترلی مورد استفاده قرار میگیرد.
ترموکوپل نوع S
در فرآیندهای دمای بالا که پایداری سنسور اهمیت دارد، نوع S یکی از گزینههایی است که میتوان مورد بررسی قرار داد. ساختار این ترموکوپل باعث شده در برخی فرآیندهای صنعتی با دمای بالا کاربرد داشته باشد.
هنگام خرید سنسور دما به چه نکاتی توجه کنیم؟
انتخاب سنسور دما صرفاً بر اساس نام یا قیمت آن انجام نمیشود. چند عامل مهم وجود دارد که پیش از خرید باید مشخص شوند.
۱. محدوده دمای کاری
اولین موضوع، مشخص کردن حداقل و حداکثر دمای فرآیند است. سنسور باید بتواند در محدوده موردنظر بدون کاهش عملکرد یا آسیبدیدگی کار کند.
۲. دقت موردنیاز
در برخی فرآیندها چند درجه اختلاف ممکن است اهمیت زیادی نداشته باشد؛ اما در کاربردهای حساس، دقت اندازهگیری اهمیت بسیار بیشتری پیدا میکند.
۳. جنس غلاف
غلاف سنسور باید با محیط مورد اندازهگیری سازگار باشد. در محیطهای خورنده، مرطوب، پرفشار یا دارای مواد شیمیایی، انتخاب جنس مناسب غلاف اهمیت زیادی دارد.
۴. نحوه نصب
طول پراب، قطر سنسور، نوع رزوه، فلنج، اتصال فرآیندی و محل نصب باید متناسب با تجهیزات موجود انتخاب شود.
۵. سرعت پاسخ
در فرآیندهایی که دما با سرعت زیادی تغییر میکند، زمان پاسخ سنسور اهمیت بیشتری پیدا میکند. طراحی سنسور، قطر پراب و شرایط نصب میتوانند روی سرعت پاسخ تأثیرگذار باشند.
۶. سازگاری با تجهیزات کنترلی
پیش از خرید باید مشخص شود که سنسور با کنترلر، نمایشگر، PLC یا ترانسمیتر مورد استفاده سازگار است.
چرا انتخاب سازنده و تأمینکننده مناسب اهمیت دارد؟
حتی اگر نوع سنسور بهدرستی انتخاب شده باشد، کیفیت ساخت و مشخصات فنی محصول نیز اهمیت دارد. دو سنسور با عنوان مشابه ممکن است به دلیل تفاوت در مواد اولیه، ساختار، کیفیت مونتاژ یا شرایط تولید، عملکرد متفاوتی داشته باشند.
به همین دلیل بهتر است هنگام خرید، مشخصات فنی محصول، محدوده دمایی، جنس سیم و غلاف، نوع اتصال، ابعاد و سایر پارامترهای موردنیاز از فروشنده یا سازنده دریافت شود.
همچنین در پروژههای صنعتی، امکان سفارشیسازی سنسور بر اساس طول، قطر، نوع غلاف، نحوه اتصال و شرایط نصب میتواند اهمیت زیادی داشته باشد.
جمعبندی؛ چگونه سنسور مناسب را انتخاب کنیم؟
انتخاب سنسور دما باید از نیاز فرآیند شروع شود. ابتدا باید مشخص شود که دمای کاری چقدر است، چه میزان دقت نیاز داریم، محیط چه شرایطی دارد و سنسور قرار است به چه سیستم کنترلی متصل شود.
ترموکوپل نوع K به دلیل کاربرد گسترده و تنوع بالا، در بسیاری از فرآیندهای صنعتی مورد استفاده قرار میگیرد. سنسور PT100 یک RTD پرکاربرد است که در کاربردهای مختلف اندازهگیری دقیق و پایدار دما استفاده میشود. در مقابل، ترموکوپل نوع S به دلیل ساختار خاص خود در برخی فرآیندهای دمای بالا کاربرد دارد.
